Ổ dĩa quang là thiết bị dùng đọc (CD/DVD) và ghi (CD/DVD-REWRITE) các dĩa CD/DVD. Ổ dĩa quang giúp truy xuất các chương trình hoặc dữ liệu trên dĩa CD/DVD vào máy vi tính. Một máy vi tính có thể gắn nhiều ổ dĩa quang nếu còn đủ chỗ gắn và khe cắm cho dây cáp dữ liệu. Sau đây là các bước ráp CD cho máy vi tính:

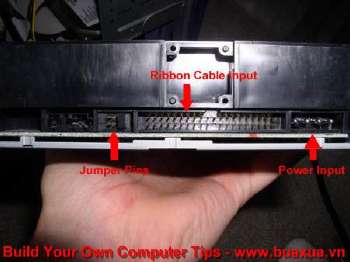

Xác định vị trí của các chân cắm và thiết lập Master/Slave (Chính/Phụ)
- Trước hết cần phải xác định xem máy vi tính cần gắn bao nhiêu ổ dĩa quang và cái nào sẽ làm ổ chính (Master) cái nào sẽ là ổ phụ (Slaver) để thiết lập các chân cắm (Jumper) nằm ở phía sau ổ dĩa. Cách cắm các Jumper này thường được ghi rõ trên bề mặt của ổ dĩa.
Việc thiết Master/Slave chỉ cần thiết khi có 2 ổ dĩa dùng chung một dây cáp dữ liệu, kể cả khi gắn chung với ổ dĩa cứng. Nếu mỗi ổ dĩa sử dụng riêng một dây cáp dữ liệu thì không cần thiết lập Master/Slave.
Lắp ráp ổ dĩa quang vào máy vi tính
Tháo nắm đây thùng mày và miếng nhựa chắn nằm ở vị trí cần gắn ổ dĩa quang ra khỏi mặt trước của thùng máy bằng cách đưa tay vào bên trong và tháo khớp gài hai bên.

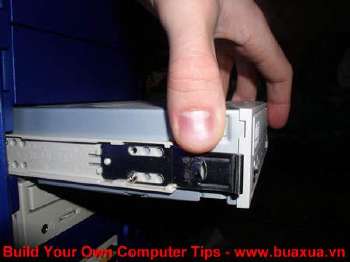

Đưa ổ dĩa quang từ ngoài vào vị trí của nó trong thùng máy, vị trí này thường nẳm ở phía trên ổ dĩa mềm. Bắt chặt các vit định vị CD với thùng máy.

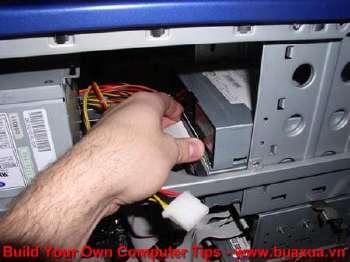

Cắm một đầu dây cáp dữ liệu (ATA có 40 đầu dây) vào ổ dĩa quang. Đầu cắm và khe cắm đều có khớp để tránh cắm sai và sợi dây màu đỏ tương ứng với chân số 1. Một dây cáp dữ liệu thường có 3 đầu và có thể gắn được 2 ổ dĩa chung một dây.

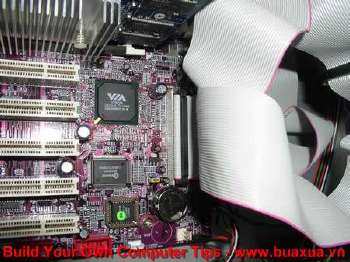

Cắm đầu còn lại của dây cáp dữ liệu vào khe cắm trên Mainboard.

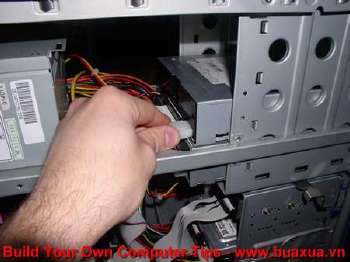

Cắm dây cung cấp nguồn cho ổ dĩa quang.
Các lưu ý khi lắp ổ dĩa quang đời mới chuẩn SATA
- Chuẩn SATA không cần thiết lập Master/Slaver, vì mỗi ổ dĩa sử dụng một dây cáp dữ liệu riêng.

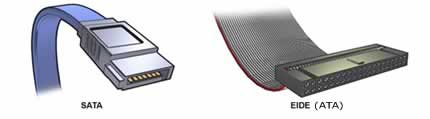

- Các Ổ dĩa quang đời mới (chuẩn SATA) sẽ dùng dây cắm theo chuẩn khác với chuẩn ATA, nên nếu muốn gắn ổ dĩa này vào Mainboard không có hỗ trợ loại chuẩn cắm này thì có thể lắp thêm một thiết bị gọi là Card SATA.

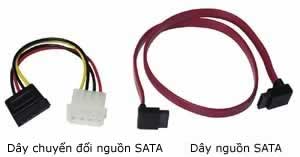

Ngoài ra đầu cắm của dây cung cấp nguồn chuẩn SATA cũng khác với chuẩn thông thường. Nếu bộ nguồn không có đầu dây này thì có thể dùng thêm dây chuyển đổi.
- Thông thường máy vi tính sẽ tự nhận ra ổ dĩa quang khi khởi động, nếu không thì cần phải xem lại cách gắn các Jumper để thiết lập Master/Slaver cho đúng và kiểm tra lại các đầu dây cắm. Có thể Setup lại BIOS nếu cần thiết.
- Nên dùng dây cáp dữ liệu riêng cho ổ dĩa quang CD/DVD với ổ dĩa cứng để tối ưu tốc độ truy xuất.
