Cách ráp ổ dĩa mềm cho máy vi tính

Ổ dĩa mềm (FDD) là thiết bị đọc (hoặc ghi) các dĩa mềm, giúp chuyển chương trình hoặc dữ liệu từ bên ngoài vào máy vi tính và ngược lại. Ngày nay với sự xuất hiện của nhiều loại thiết bị lưu trữ nên FDD không được sử dụng nhiều. Sau đây là các bước ráp ổ dĩa mềm cho máy vi tính:

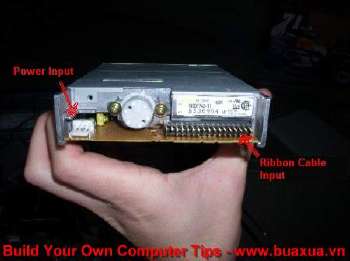

Vị trí của các đế chân cắm trên ổ dĩa mềm

• Bạn sẽ nhìn thấy 2 đế chân cắm nằm ở phía sau ổ dĩa mềm. Trong hình bên trên, đế chân cắm nằm bên phải dùng để kết nối với dây nguồn và đế chân cắm bên phải được kết nối với bản mạch chính (Mainboard) thông qua dây cáp dử liệu.

Lắp ráp ổ dĩa mềm vào máy vi tính

Tháo nắp đậy và miếng nhựa ở mặt trước của thùng máy, đưa ổ dĩa mềm từ ngoài vào vị trí của nó trong thùng máy, vị trí này thường nằm ở phía dưới ổ dĩa CD.

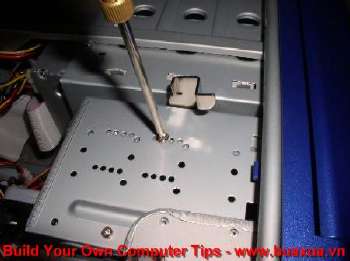

Bắt chặt các vit nằm ở hai bên hông để định vị ổ dĩa mềm với thùng máy.

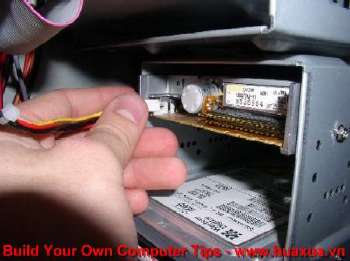

Cắm dây cung cấp nguồn vào ổ dĩa mềm.

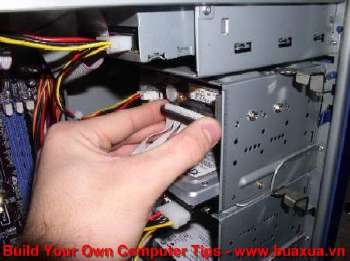

Cắm Một đầu dây cáp dữ liệu vào đế chân cắm trên ổ dĩa mềm.

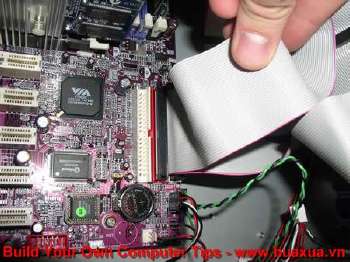

Đầu còn lại của dây cáp dữ liệu cắm vào khe cắm trên Mainboard.

• Dây cáp dữ liệu của ổ dĩa mềm cũng giống như dây cáp dữ liệu của ổ dĩa cứng chuẩn ATA nhưng ít dây hơn và đầu cắm cũng nhỏ hơn.
• Đầu cắm và khe cắm đều có khớp để tránh cắm sai và sợi dây màu đỏ tương ứng với chân số 1.
