Cách kết nối thiết bị bên ngoài với máy vi tính

Máy vi tính ngoài thùng máy chính có chứa các bộ phận, thiết bị bên trong còn có các cổng giao tiếp kết nối với thiết bị bên ngoài để hỗ trợ điều khiển và hiển thị kết quả xử lý. Các thiết bị này đều có đầu cắm được chuẩn hóa với màu sắc và hình dáng khác nhau giúp cho người sử dụng dễ dàng nhận biết và không thể cắm sai vi trí.

Sau đây là cách kết nối thiết bị bên ngoài với máy vi tính:

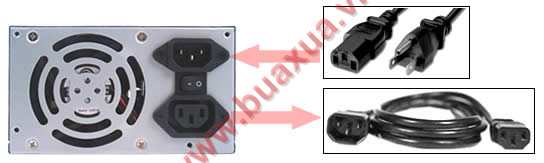

Cổng kết nối nguồn điện (Power)

• Dây nguồn một đầu có chân cắm được cắm vào ổ điện đầu còn lại được cắm vào cổng của bộ nguồn nằm phía sau thùng máy.
• Một số bộ nguồn có thêm cổng lấy điện cấp cho màn hình, có thể dùng dây này để cắm vào màn hình thay vì cắm điện trực tiếp từ màn hình vào ổ điện.

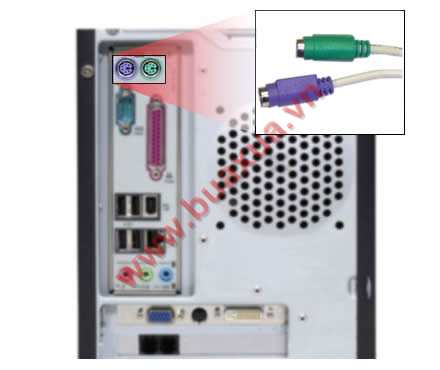

Cổng kết nối bàn phím và chuột chuẩn PS/2

• Cổng có màu Tím dùng để kết nối với Bàn phím (Keyboard) loại đầu tròn (PS/2).
• Cổng có màu Xanh lá dùng để kết nối với Chuột (Mouse) loại đầu tròn (PS/2).
• Lưu ý: Cắm đúng chiều để tránh làm cong hoặc gãy chân của đầu cắm.

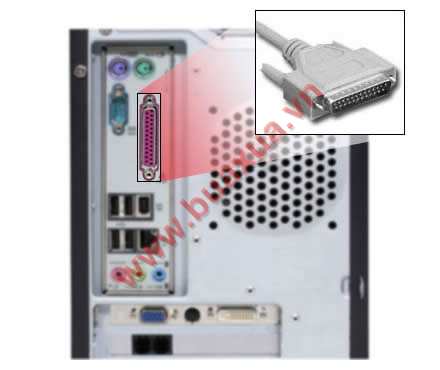

Cổng kết nối với các thiết bị ngoại vi chuẩn Parallel (Cổng song song)

• Cổng này có màu đỏ dùng để kết nối với Máy in (Printer), máy quét hình (Scaner) hoặc các thiết bị có giao tiếp Parallel.
• Hiện nay các máy in đều sử dụng công USB nên cổng Parallel này ít được sử dụng.

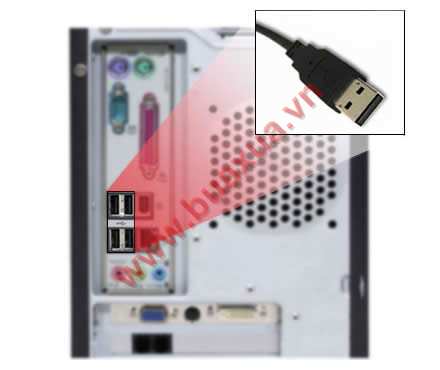

Cổng kết nối với các thiết bị ngoại vi chuẩn USB

• Cổng này dùng để kết nối với các thiết bị có giao tiếp USB như bàn phím, chuột, ổ dĩa USB, máy in, máy quét hình...

Thông thường máy vi tính sẽ có từ 2 cổng USB trở lên, có thể sử dụng cổng nào tùy ý tuy nhiên đối với các thiết bị cố định thì nên cắm và sử dụng một cổng nhất định.

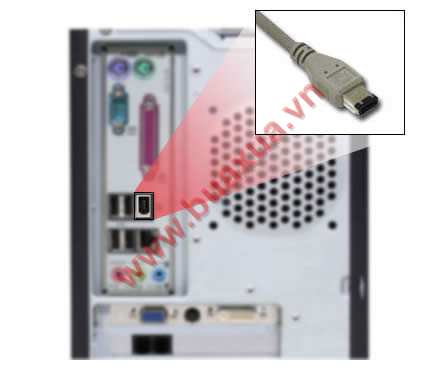

Cổng kết nối với các thiết bị ngoại vi chuẩn Firewire

• Cổng này dùng để kết nối với các thiết bị kỹ thuật số như máy ảnh số, Camera,... đa số máy tính thường không có cổng này.

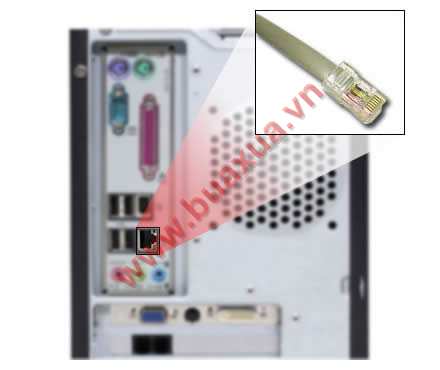

Cổng kết nối mạng nội bộ (Ethernet, LAN)

• Cổng này dùng để kết nối các máy vi tính với nhau thông qua các thiết bị mạng, kết nối với Router (Modem) ADSL để truy cập Internet tốc độ cao.

Khi tháo dây dây cắm vào cổng này cần phải ấn thanh khóa vào sát đầu cắm rối mới rút dây ra.

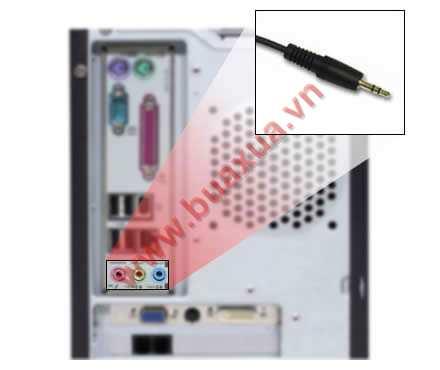

Cổng kết nối với các thiết bị âm thanh (Audio)

• Cổng màu xanh lá kết nối với loa (Speaker) hoạc tay nghe (Headphone).
• Cổng màu hồng kết nối với Micro.
• Cổng màu xanh da trời dùng để lấy tín hiệu âm thanh từ các thiết bị bên ngoài vào máy vi tính.

Nếu thiết bị âm thanh (Sound card) có hỗ trợ sử dụng nhiều loa (4.1, 5.1, 6.1,...) thì được kết nối như sau:

• Cổng màu xanh lá kết nối với hai loa (trái và phải) nằm phía trước (Front).
• Cổng màu cam (vàng) kết nối với hai loa (trái và phải) nằm phía sau (Rear).
• Cổng màu đen kết nối với loa trung tâm (Center) và loa trầm (SubWoofer).
• Cổng màu hồng kết nối với Micro.
• Cổng màu xanh da trời dùng để lấy tín hiệu âm thanh từ các thiết bị bên ngoài vào máy vi tính.

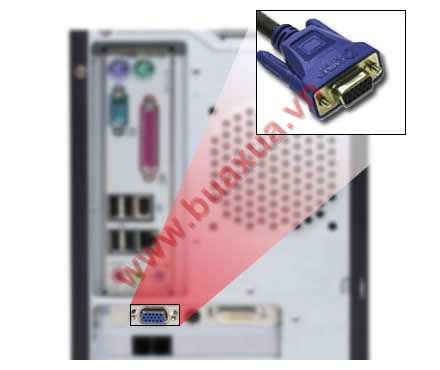

Cổng kết nối với màn hình chuẩn VGA

• Cổng này có màu xanh dương, dùng để kết nối với dây tín hiệu của màn hình (Monitor).

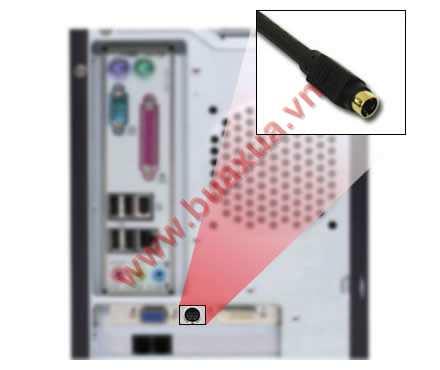

Cổng kết nối tín hiệu video (S-Video)

• Cổng này dùng để lấy tín hiệu Video đưa vào các thiết bị thu hay phát hình như Tivi, đầu máy Video,... và các thiết bị này cũng phải có cổng S-Video. Một số máy có cổng Video thông thường thay cho cổng S-Video.

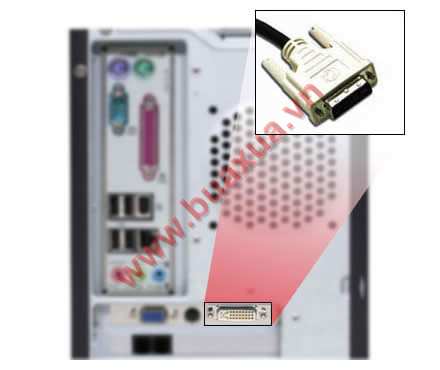

Cổng kết nối với màn hình chuẩn DVI

• Cổng này dùng để kết nối với các thiết bị sử dụng giao tiếp DVI như màn hình LCD, máy chiếu,...

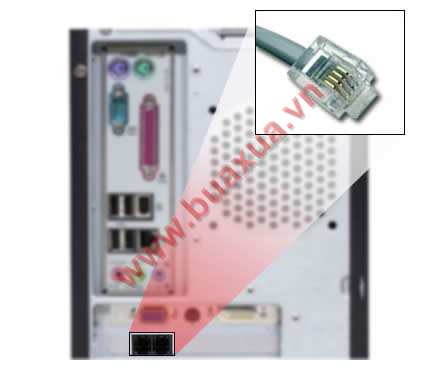

Cổng kết nối mạng điện thoại (Modem)

• Cổng này dùng kết nối với dường dây điện thoại để truy cập Internet thông qua mạng điện thoại hoặc truyền dữ liệu Fax.
