Cách gắn dây kết nối thêm cổng USB cho máy vi tính

USB là một chuẩn kết nối rất thông dụng dùng để kết nối các thiết bị bên ngoài với máy vi tính. Hiện nay trên Mainboard có khá nhiều cổng kết nối USB, ngoài các cổng nằm phía trước và phía sau thùng máy, còn có thêm các chân cắm dự phòng nằm trên bo mạch chủ bên trong để có thể sử dụng khi cần thiết.

Các chân cắm USB nằm bên trong Mainboard này thường được dùng để kết nối với các cổng USB có sẵn trên vỏ máy (thùng máy, Case), các trạm USB được gắn thêm phía trước hoặc sau vỏ máy.

Do có nhiều loại Mainboard và vỏ máy, trạm cắm khác nhau nên các đầu cắm cũng được bố trí khác nhau. Sau đây là cách kết nối các loại đầu cắm USB thông dụng.

Cách kết nối các đầu cắm USB

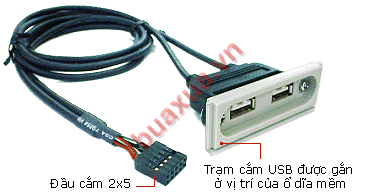

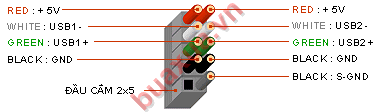

Đầu cắm 2x5 (2 cổng USB)

• Red (đỏ): + 5V / Voltage + / VCC
• White (trắng): USB - / Data - / D -
• Green (xanh lá): USB + / Data + / D +
• Black (đen): GND / Voltage - / Ground
• Black (đen hoặc xám): S-GND / Over Current

Dây S-GND là dây nối đất chống nhiễu, nó thường to hơn các dây khác do nhập 2 dây của 2 cổng USB lại thành một, một số đầu cắm không có dây này.

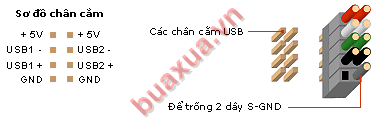

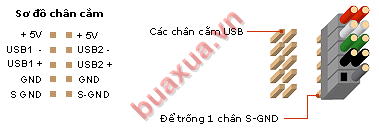

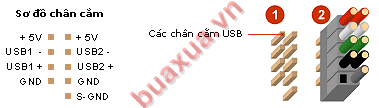

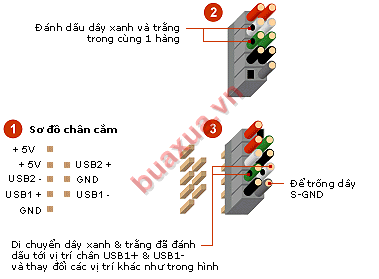

Cách kết nối đầu dây 2x5 trên một số chân cắm của Mainboard

• Nếu đầu cắm dây có các vị trí không đúng với chân cắm thì có thể thay đổi vị trí của các dây này lại (xem hướng dẫn cách thay đổi vị trí dây bên dưới)

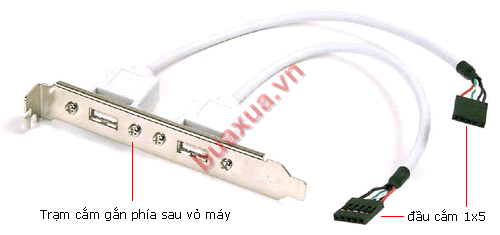

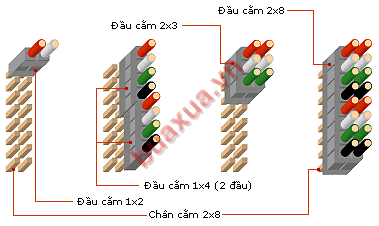

Các dạng đầu cắm khác

2 đầu cắm 1x4 nhập lại sẽ tương đương với 1 đầu cắm 2x4 hoặc 2x5 (không dùng 2 dây S-GND).

Cách thay đổi vị trí các dây của đầu cắm usb

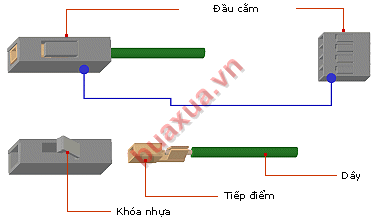

Cấu tạo của đầu cắm

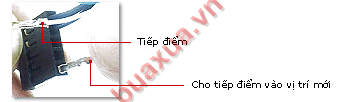

Cách thay đổi vị trí của các dây cắm

• Mổi đầu cắm đều có các khóa nhựa để giữ tiếp điểm của các dây.

• Dùng lưỡi dao mỏng nạy khóa nhựa của đầu cắm lên và rút dây ra khỏi đầu cắm.

• Cắm lại các dây vào đúng vị trí cần thay đổi.

• Không nạy mạnh tay để tránh làm cong hoặc gãy các khóa nhựa, với cách làm này có thể thay đổi vị trí dây của bất cứ loại đầu cắm nào.
• Khi thay đổi đầu dây phải chú ý cẩn thận với vị trí dây nguồn (VCC, +5V) nếu không có thể làm hỏng Mainboard hoặc thiết bị USB.
• Các vị chân cắm USB thường có ký hiệu trên Mainboard (USB, F_USB, Front USB,...) hoặc được ghi rõ trong sách hướng dẫn và chân cắm số 1 thường là vị trí của dây màu đỏ (VCC, +5V).
