Cách bấm đầu dây cáp RJ45 để nối mạng cho máy vi tính

Để kết nối máy vi tính với nhau hay với các thiết bị mạng như Hub, Switch, Router,... cần phải sử dụng một loại dây cáp đặc biệt cho phép đạt tốc độ kết nối cao. Dây cáp này có thể dễ dàng mua được tại các cửa hàng vi tính hoặc các cửa hàng chuyên bán dây cáp điện, điện tử.

Đây là loại dây cáp có 8 dây nhỏ bên trong và được chia thành 4 cặp với các màu sắc khác nhau, thường được gọi là dây cáp RJ45 theo kiểu kết nối của các thiết bị mạng. Mỗi đầu dây trước khi kết nối với thiết bị mạng phải được bấm vào đầu cắm RJ45 bằng một dụng cụ chuyên dụng gọi là kềm bấm RJ45.

Sau đây là cách bấm đầu dây cáp RJ45 để nối mạng cho máy vi tính

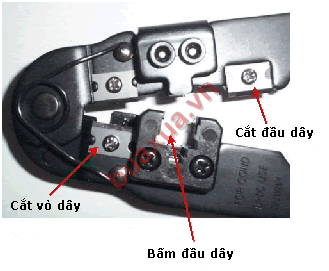

Bước 1 - Cắt đầu dây cáp

• Dùng lưỡi cắt đầu dây để cắt dây cáp thành các đoạn có chiều dài cần thiết, chiều dài tốt nhất chỉ nên vừa đủ khoảng cách giữa các thiết bị với nhau, nếu dài quá 100 mét thì tín hiệu sẽ bị yếu làm tốc độ chậm lại.

Bước 2 - Tuốt vỏ dây cáp

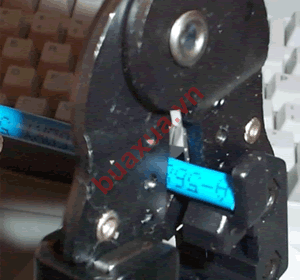

• Đặt đầu dây cáp vào vị trí cắt vỏ dây sao cho đầu dây chạm vào thanh chặn của kềm bấm.
• Bóp nhẹ kềm bấm vào để cắt vỏ và kéo tuốt vỏ dây ra.

Nếu bóp kềm quá mạnh có thể sẽ làm đứt các dây nhỏ bên trong, nếu đứt phải cắt bỏ một đoạn và tuốt vỏ lại.

Bước 3 - Gắn dây cáp vào đầu cắm RJ45

Cáp RJ45 có tất cả 8 dây nhỏ bên trong được chia thành 4 cặp với các màu:

• Cam (orange) / Cam - trắng (orange-white)
• Xanh lá (green) / Xanh lá - trắng (green-white)
• Xanh dương (blue) / Xanh dương - trắng (blue-white)
• Nâu (brown) / Nâu - trắng (brown-white)

Tùy theo kiểu nối mạng mà có các kiểu bấm dây khác nhau, thông thường có 2 cách bấm đầu dây:

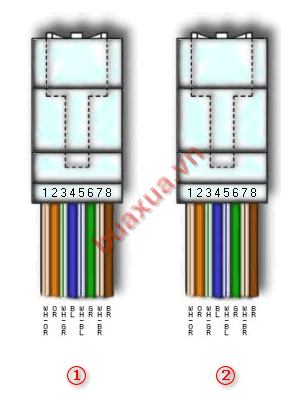

• Bấm thẳng: Được dùng khi kết nối máy vi tính với Hub, Switch,... cả 2 đầu dây (1) và (2) đều bấm giống nhau.

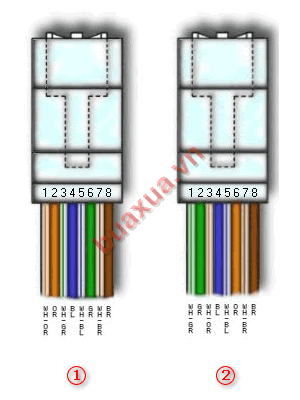

• Bấm chéo: Được dùng khi Kết nối trực tiếp 2 máy vi tính với nhau, một đầu dây bấm theo kiểu (1) và đầu còn lại bấm theo kiểu (2). Kiểu bấm này là một đầu theo đúng thứ tự, đầu còn lại được hoán đổi vị trí của các dây số 1 và 3, 2 và 6 với nhau.

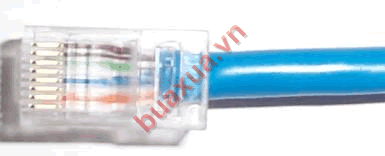

• Sau khi sắp xếp thứ tự xong thì nhấn chặt các đầu dây vào các rãnh trong đầu cắm.

Có thể sắp xếp thứ tự các màu dây tùy ý, chỉ cần lưu ý thứ tự này khi bấm đầu còn lại.

Bước 4 - Bấm đầu dây cáp

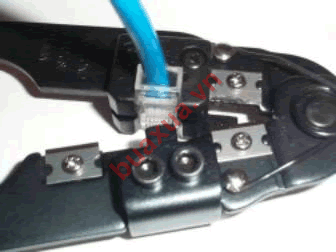

• Đặt đầu cắm RJ45 vào vị trí bấm đúng theo khớp của kềm bấm, các chân tiếp xúc màu vàng sẽ quay về hướng đầu bấm của kềm.
• Bóp mạnh kềm bấm sao cho các chân tiếp xúc của đầu bấm nhấn chặt vào các đầu dây cáp.
• Kiểm tra lại các đầu dây, nếu thấy còn lỏng thì tiếp tục bóp mạnh kềm thêm nữa. Tiếp tục bấm các đầu dây còn lại.
